KIỂM ĐỊNH KỸ THUẬT AN TOÀN

Kiểm định Nồi gia nhiệt dầu

Nồi gia nhiệt dầu là gì?

Nồi gia nhiệt dầu còn gọi là nồi dầu tải nhiệt là các thiết bị sử dụng dầu cho hệ thống truyền nhiệt (gia nhiệt).

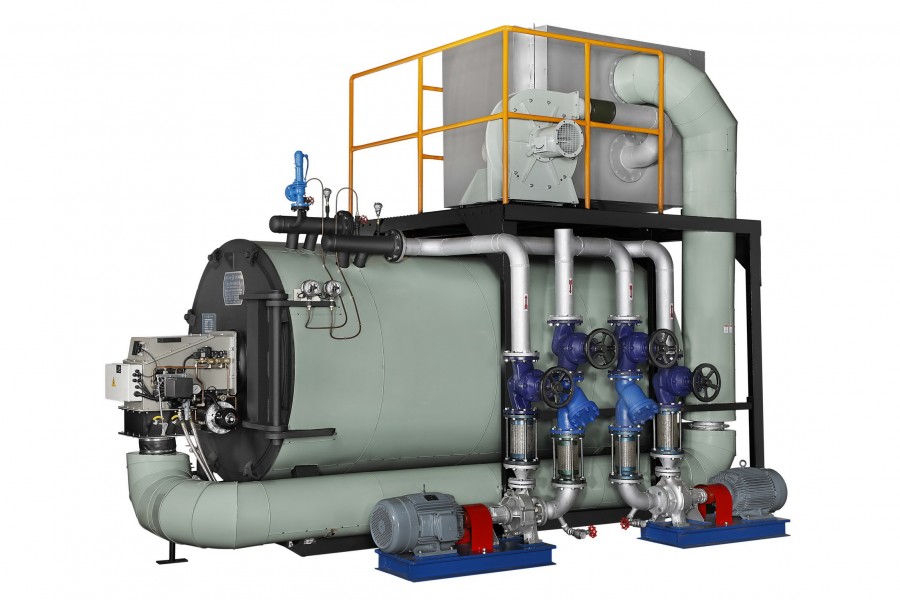

Kiểm định nồi gia nhiệt dầu

Chức năng hoạt động của nồi gia nhiệt dầu

  • Hệ cấp liệu: Được trang bị hoạt động một cách tự động hoặc bán tự động (bao gồm các thiết bị như xe múc, phễu chứa liệu, gầu tải,băng tải, vít tải..) được bố trí điều khiển một cách liên động, định lượng và tự động để cấp liệu cho lò dầu tải nhiệt.
  • Buồng đốt – thân lò: Được thiết kế để đốt triệt để nhiên liệu và hấp thu nhiệt tốt nhất cho quá trình sinh nhiệt.
  • Bộ thu hồi nhiệt gió: Dùng để tận dụng nhiệt từ khói thải và làm tăng hiệu suất.
  • Hệ thống lọc bụi: Hệ thống lọc bụi Cyclone chùm lọc bụi khô tới 99%, ngoài ra có thể sử dụng hệ thống lọc bụi túi, hoặc Ventury tháp lọc ướt để xử lý bụi. Các thiết bị lọc bụi này sẽ đảm bảo cho khói thải của lò dầu tải nhiệt thỏa mãn được tất cả các thông số về tiêu chuẩn môi trường khắt khe nhất.
  • Quạt hút và ống khói: Khói thải sau khi qua hệ thống lọc bụi sẽ được quạt hút đẩy ra ống khói và thải ra môi trường.

Tại sao phải kiểm định an toàn nồi gia nhiệt dầu?

Tiêu chuẩn kiểm định nồi gia nhiệt dầu

Tiêu chuẩn, quy chuẩn được sử dụng trong quá trình kiểm định nồi gia nhiệt dầu phải được cơ quan chức năng nước sở tại cho phép.

  • QCVN 01:2008/BLĐTBXH, Quy chuẩn kỹ thuật quốc gia về an toàn lao động nồi hơi và bình chịu áp lực
  • QTKĐ 02:2016/BLĐTBXH, Quy trình kiểm định kỹ thuật an toàn nồi gia nhiệt dầu
  • TCVN 7704: 2007, Nồi hơi - Yêu cầu kỹ thuật an toàn về thiết kế, kết cấu, chế tạo, lắp đặt, sử dụng và sửa chữa
  • TCVN 8366:2010, Bình chịu áp lực – Yêu cầu kỹ thuật an toàn về thiết kế, kết cấu, chế tạo
  • TCVN 6155:1996, Bình chịu áp lực – Yêu cầu kỹ thuật an toàn về lắp đặt, sử dụng, sửa chữa
  • TCVN 6156:1996, Bình chịu áp lực – Yêu cầu kỹ thuật an toàn về lắp đặt, sử dụng, sửa chữa, phương pháp thử
  • TCVN 6158:1996, Đường ống dẫn hơi nước và nước nóng – Yêu cầu kỹ thuật
  • TCVN 6159:1996, Đường ống dẫn hơi nước và nước nóng – Phương pháp thử
  • TCVN 6008:2010, Thiết bị áp lực - Mối hàn yêu cầu kỹ thuật và phương pháp kiểm tra

Có thể đánh giá chất lượng theo tiêu chuẩn của nước ngoài nhưng không được thấp hơn mức quy định trong nước.

Quy trình kiểm định nồi gia nhiệt dầu

Quy trình kiểm định nồi gia nhiệt dầu được thực hiện qua các bước cơ bản sau:

Bước 1: Kiểm tra hồ sơ kỹ thuật, nhật ký vận hành, bảo trì và sửa chữa

  • Hồ sơ xuất xưởng
  • Kiểm tra nhật ký vận hành, bảo dưỡng, sửa chữa
  • Kiểm tra hồ sơ kiểm định lần trước (nếu có)

Bước 2: Kiểm tra kỹ thuật bên ngoài, bên trong

  • Xem xét vị trí lắp đặt, chiếu sáng vận hành
  • Kiểm tra hệ thống cầu thang, dây treo, giá đỡ
  • Xem xét các khuyết tật ăn mòn trên bề mặt kim loại, các biến dạng hình học do biến đổi nhiệt hoặc cơ khí.
  • Kiểm tra tình trạng kỹ thuật của lớp bọc bảo ôn, cách nhiệt
  • Kiểm tra khuyết tật trên kim loại cơ bản và mối hàn bằng phương pháp không phá hủy (NDT)

Kiểm định nồi dầu tải nhiệt

Bước 3: Thử nghiệm áp suất

Chỉ thử nghiệm áp suất khi các bước kiểm tra trên có kết quả đạt yêu cầu. Thời hạn thử không quá 6 năm/1 lần.

Bước 4: Kiểm tra các cơ cấu an toàn, thiết bị bảo vệ, đo kiểm

Các cơ cấu bảo vệ an toàn, các thiết bị đo lường gắn trên nồi gia nhiệt dầu phải được kiểm định, hiệu chuẩn:

  • Van an toàn
  • Áp kế
  • Thiết bị đo mức
  • Rơ le nhiệt độ, áp suất
  • Hệ thống nối đất, cách điện vỏ thiết bị

Bước 5: Kiểm tra vận hành

Chỉ thực hiện khi các bước kiểm tra trên được coi là đạt yêu cầu. Kết nối các thiết bị phụ trợ, các cơ cấu an toàn… tiến hành chạy thử ở áp suất làm việc cho phép.

Thời gian kiểm định nồi gia nhiệt dầu

Công tác kiểm định an toàn nồi gia nhiệt dầu được thực tại các thời điểm:

  • Kiểm định lần đầu sau khi lắp đặt, trước khi đưa vào sử dụng
  • Kiểm định định kỳ trong quá trình sử dụng. Thông thường chu kỳ kiểm định nồi gia nhiệt dầu là 2 năm/lần.
  • Chế độ kiểm định bất thường là chế độ kiểm định được tiến hành khi có yêu cầu của cơ quan chức năng, đơn vị sử dụng. Khi có thay đổi về vị trí lắp đặt hoặc sau khi thay thế, sửa chữa. Khi thời gian ngưng sử dụng trên 12 tháng.

Chi phí kiểm định nồi gia nhiệt dầu

Chi phí kiểm định nồi gia nhiệt dầu được Nhà nước quy định mức giá tối thiểu tại thông tư số 41/TT/2016/BLĐTBXH dựa trên công suất của thiết bị.



Quý khách vui lòng liên hệ với chúng tôi để nhận được hỗ trợ tốt nhất.
