KIỂM ĐỊNH KỸ THUẬT AN TOÀN

Kiểm định Pa lăng điện; Palăng kéo tay

Pa lăng là gì?

Pa lăng là sản phẩm để kéo các vật , bao gồm dây ( cáp hoặc xích ) vắt qua các puli như 1 chiếc dòng dọc giúp con người nâng hạ các vật nặng một cách đơn giản và nhẹ nhạng hơn.

Pa lăng được sử dụng trong các lĩnh vực sản xuất thi công trong xưởng, khai thác mỏ, nông nghiệp, điện lực, xây dựng cũng như việc lắp đặt máy móc, bốc dỡ hàng, nâng hạ hang trong các nhà ga, bến tàu, kho bãi. Ngoài ra, Pa lăng còn được dùng để hỗ trợ sửa chữa máy móc thiết bị.

Phân loại pa lăng

Có nhiều cách để phân loại pa lăng.

Theo tính chất vật lý: Có thể chia làm 2 loại

– Pa lăng xích : là pa lăng xử dụng dây xích kéo để nâng hoặc hạ vật từ điểm này đến điểm khác một nhẹ nhàng. Trong các loại pa lăng xích lại được chia ra là pa lăng xích kéo tay, pa lăng xích lắc tay ( hoặc gạt tay ) pa lăng xích điện.

– Pa lăng cáp: là pa lăng dùng dây cáp trong việc nâng hay hạ các vậy có khối lượng lớn như sắt, thép, hàng hóa từ điểm này đến điểm khác một cách dễ dàng mà không mất nhiều thời gian.

Theo nguồn động lực sử dụng nâng vật nặng:

Nguồn động lực sử dụng ở đây là nguồn lực tác dụng vào pa lăng để nâng vậy lên và được chia ra làm 2 loại chính là pa lăng sử dụng điện và pa lăng sử dụng sức người.

  • Pa lăng sử dụng điện có pa lăng cáp điện và pa lăng xích điện.

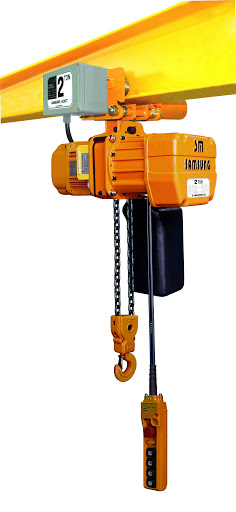

kiểm định pa lăng xích điện

  • Pa lăng sử dụng sức người là nguồn động lực có pa lăng xích kéo tay và pa lăng xích lắc tay ( gạt tay)

kiểm định pa lăng xích lắc taykiem dinh pa lang

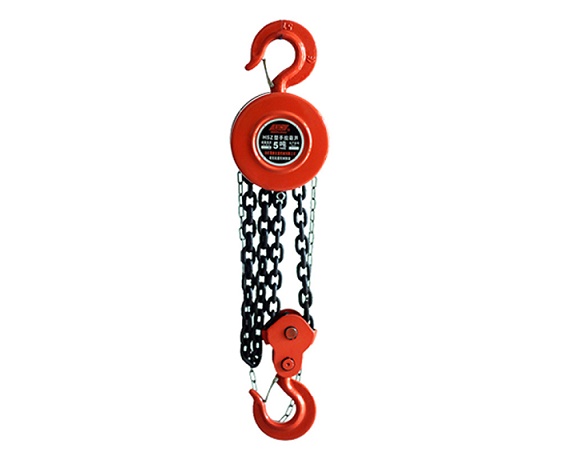

          pa lăng xích lắc tay                                              pa lăng xích kéo tay

Các yếu tố nguy hiểm khi sử dụng pa lăng

Một số nguy cơ mất an toàn có thể diễn ra khi sử dụng pa lăng xích gồm rơi tải trọng do nâng quá tải khiến cho đứt xích nâng tải, gãy thanh treo, gãy móc buộc tải; bị kẹp tay; bị điện giật do chập điện, hở điện.

Tiêu chuẩn kiểm định pa lăng

Đơn vị kiểm định pa lăng cần tham khảo, viện dẫn các tiêu chuẩn, quy chuẩn sau khi thực hiện công việc:

QCVN 7: 2012/BLĐTBXH, Quy chuẩn Quốc gia về an toàn lao động đối với thiết bị nâng

QTKĐ: 13-2016/BLĐTBXH, Quy trình kiểm định kỹ thuật an toàn pa lăng xích kéo tay

QTKĐ: 09-2016/BLĐTBXH, Quy trình kiểm định kỹ thuật an toàn thiết bị nâng kiểu cầu (cầu trục, cổng trục, bán cổng trục, pa lăng điện)

TCVN 4244:2005, Thiết bị nâng thiết kế, chế tạo và kiểm tra kỹ thuật

TCVN 5207:1990, Máy nâng hạ - Yêu cầu an toàn chung

TCVN 5209:1990, Máy nâng hạ - Yêu cầu an toàn đối với thiết bị điện

TCVN 9358:2012, Lắp đặt hệ thống nối đất thiết bị cho các công trình công nghiệp – Yêu cầu chung

Kiểm định kỹ thuật an toàn pa lăng (palang) có thể căn cứ theo tiêu chuẩn khác khi có đề nghị của cơ sở sử dụng, cơ sở chế tạo với điều kiện tiêu chuẩn đó phải có các chỉ tiêu kỹ thuật về an toàn bằng hoặc cao hơn so với các chỉ tiêu quy định trong các tiêu chuẩn quốc gia đã được ban hành.

Quy trình kiểm định pa lăng

Quy trình kiểm định pa lăng được thực hiện tuần tự theo các bước sau:

Bước 1: Kiểm tra hồ sơ kỹ thuật

Kiểm định viên phải kiểm tra tính phù hợp các hồ sơ sau:

  • Kiểm tra lý lịch, hồ sơ của Pa lăng
  • Hồ sơ xuất xưởng, chế tạo.
  • Bản vẽ chế tạo, lắp đặt.
  • Quy trình vận hành và xử lý sự cố
  • Nhật ký vận hành, bảo trì, sửa chữa
  • Hồ sơ kiểm định lần trước

Bước 2: Khám xét kỹ thuật

Kiểm tra vị trí lắp đặt, xem xét các khoảng cách vận hành an toàn

Kiểm tra sự phù hợp giữa hồ sơ kỹ thuật với thực tế (các thông số làm việc, chủng loại ...)

Xem xét lần l­ượt và toàn bộ các cơ cấu, bộ phận của pa lăng. Đặc biệt chú trọng đến tình trạng các bộ phận và chi tiết và cơ cấu an toàn (mối hàn, cơ cấu chịu lực, cáp, xích, puli, móc cẩu, phanh ...)

Đối với pa lăng điện, cần kiểm tra các cơ cấu hạn chế hành trình, hạn chế tải trọng, đo điện trở tiếp đất, điện trở cách điện động cơ.

Bước 3: Thử nghiệm

Tiến hành thử không tải các cơ cấu và thiết bị an toàn, cóc hãm và các thiết bị khác.

  • Thử tĩnh ở tải trọng 125% Q(tk) hoặc 125% Q(sd)
  • Thử động ở tải trọng bằng 110% Q(tk) hoặc 110% Q(sd)

Kết quả kiểm định pa lăng (palang) được coi là đạt yêu cầu khi các cơ cấu và bộ phận của thiết bị hoạt động đúng tính năng thiết kế và các yêu cầu của các Tiêu chuẩn kỹ thuật an toàn hiện hành, không có vết nứt, không có biến dạng hoặc các hư­ hỏng khác.

Thời hạn kiểm định pa lăng

Công tác kiểm định pa lăng được thực hiện khi:

  • Kiểm định lần đầu Sau khi lắp đặt, trước khi đưa vào sử dụng
  • Kiểm định định kỳ ngay sau khi hết thời hạn kiểm định lần trước. Chu kỳ kiểm định thông thường là 3 năm và 1 năm đối với các pa lăng có thời gian sử dụng trên 12 năm
  • Kiểm định bất thường sau khi sửa chữa, nâng cấp, cải tạo. Khi có yêu cầu của đơn vị sử dụng hay cơ quan chức năng.

Chi phí kiểm định pa lăng

Chi phí kiểm định an toàn pa lăng đã được nhà nước quy định mức giá tối thiểu theo thông tư số 41/2016/TT/BLĐTBXH dựa trên tải trọng làm việc của pa lăng.

Quý khách vui lòng liên hệ với chúng tôi để nhận được hỗ trợ tốt nhất.
