Xe nâng người là gì?

Xe nâng người là loại thiết bị dùng để nâng người lên cao làm việc, giúp người sử dụng tiếp cận các vùng không gian trên cao. Xe nâng người được sử dụng thay dàn giáo truyền thống vì độ an toàn cũng như sự thuận tiện và dễ dàng sử dụng trong khi làm việc.

Xe nâng người còn có các tên gọi khác như: xe nâng tự hành, xe nâng người tự hành, thiết bị nâng người, thiết bị nâng người di động, thang nâng người,..v.v.

Một số loại xe nâng người thông dụng:

• Xe nâng người dạng cắt kéo – Scissor Lift
• Xe nâng người dạng ống lồng – S Boom Lift
• Xe nâng người dạng khớp gập – Z Boom Lift
• Xe nâng người dạng ziczac

                     Xe nâng người S Boom Lift                                            Xe nâng người Z Boom Lift

Tại sao phải kiểm định xe nâng người?

Kiểm định an toàn xe nâng người đem đến các lợi ích sau:

- Đảm bảo an toàn cho người vận hành và thao tác trên sàn

- Tuân thủ các quy định hiện hành khi sử dụng các thiết bị có yêu cầu nghiêm ngặt về an toàn lao động (Thông tư 53/2016/TT-BLĐTBXH được thay thế bởi Thông tư 36/2019/TT-BLĐTBXH)

- Là bằng chứng pháp lý cho khách hàng và cho đơn vị bảo hiểm

Các quy chuẩn, tiêu chuẩn áp dụng trong kiểm định xe nâng người

Các tiêu chuẩn, quy chuẩn quốc gia về an toàn được sử dụng trong kiểm định xe nâng người:

QCVN 22:2010/BGTVT, Quy chuẩn kỹ thuật quốc gia về chế tạo và kiểm tra phương tiện, thiết bị tháo dỡ

QTKĐ: 18-2016/BLĐTBXH, Quy trình kiểm định kỹ thuật an toàn xe nâng người

TCXD VN296:2004, Dàn giáo – Các yêu cầu về an toàn

TCVN 4755:1989, Cần trục, yêu cầu an toàn đối với hệ thống thủy lực

TCVN 5206:1990, Máy nâng hạ - Yêu cầu an toàn đối với đối trọng và ổn trọng

TCVN 5179:1990, Máy nâng hạ – Yêu cầu thử nghiệm thiết bị thủy lực về an toàn

Trong trường hợp các quy chuẩn kỹ thuật quốc gia và tiêu chuẩn quốc gia viện dẫn tại Quy trình kiểm định này có bổ sung, sửa đổi hoặc thay thế thi áp dụng theo quy định tại văn bản mới nhất.

Việc kiểm định xe nâng người có thể theo tiêu chuẩn khác khi có đề nghị của đơn vị sử dụng, đơn vị chế tạo với điều kiện tiêu chuẩn đó phải có các chỉ tiêu kỹ thuật về an toàn bằng hoặc cao hơn so với các chỉ tiêu quy định trong các tiêu chuẩn quốc gia được viện dẫn ở trên.

Quy trình kiểm định an toàn xe nâng người

Khi kiểm định kỹ thuật an toàn xe nâng người, tổ chức kiểm định kỹ thuật an toàn phải thực hiện lần lượt theo các bước sau:

Kiểm tra hồ sơ kỹ thuật xe nâng người

• Kiểm tra hồ sơ xuất xưởng
• Kiểm tra lý lịch theo dõi vận hành, bảo trì, sửa chữa
• Xem xét hồ sơ kiểm định xe nâng lần trước

Kiểm tra kỹ thuật xe nâng người

• Kiểm tra vị trí mặt bằng đặt thiết bị, hàng rào bảo vệ, các khoảng cách, các chướng ngại vật cần lưu ý trong suốt quá trình tiến hành kiểm định.
• Kiểm tra sự phù hợp, đồng bộ của các bộ phận, chi tiết thiết bị so với hồ sơ, lý lịch.
• Xem xét lần lượt và toàn bộ các cơ cấu, bộ phận của thiết bị nâng, đặc biệt chú trọng đến tình trạng các bộ phận và chi tiết sau:

- Kết cấu kim loại của thiết bị và các mối ghép liên kết cơ khí: Mối ghép hàn, mối ghép đinh tán (nếu có), mối ghép bulông, mối ghép bằng chốt (khóa) chịu lực;

- Sàn công tác (sàn công tác mở rộng);

- Lan can bảo vệ (lan can bảo vệ mở rộng) và mối liên kết với kết cấu khung sàn công tác;

- Cáp (xích) và các bộ phận cố định cáp (xích) đáp ứng theo yêu cầu của nhà chế tạo;

- Hệ thống thủy lực: thùng chứa dầu, bơm, xi lanh, mô tơ, các loại van, đường ống;

- Các puly, trục và các chi tiết cố định trục puly;

- Bánh xe, hệ thống truyền động bánh xe và hệ thống chuyển hướng;

- Các thiết bị an toàn: khống chế quá tải, khống chế chiều cao nâng, khống chế ra cần, bộ kiểm soát độ nghiêng thiết bị;

- Đối trọng và ổn trọng đánh giá theo TCVN 5206: 1990;

- Kiểm tra hệ thống điều khiển: phía trên sàn công tác và phía dưới thiết bị.

Thử nghiệm kỹ thuật xe nâng người ở điều kiện không tải và có tải

*Lưu ý: Chỉ thực hiện sau khi các bước kiểm tra ở trên có kết quả đạt yêu cầu.

• Thử không tải để kiểm tra tình trạng hoạt động của các cơ cấu: di chuyển; chuyển hướng; nâng, hạ sàn công tác; nâng, hạ cần (nếu có); ra vào cần (nếu có); quay cần (nếu có). Kiểm tra tình trạng hoạt động của các hệ thống: hệ thống thủy lực; hệ thống dẫn động của thiết bị (động cơ đốt trong hoặc động cơ điện); hệ thống điều khiển của thiết bị (kiểm tra tình trạng hoạt động trên sàn công tác và dưới thiết bị; hệ thống cứu hộ của thiết bị; hệ thống an toàn…
• Thử tải kỹ thuật: Thử tải tĩnh ở tải trọng bằng 125%SWL và thử tải động ở mức 110%SWL
• Xử lý kết quả kiểm và ban hành giấy chứng nhận kiểm định xe nâng người

Kết thúc quá trình kiểm tra và thử nghiệm xe nâng người, kiểm định viên lập biên bản kiểm định kỹ thuật an toàn xe nâng người theo mẫu quy định. Dán tem kiểm định và ban hành kết quả kiểm định xe nâng người nếu kết quả kiểm định đạt yêu cầu.

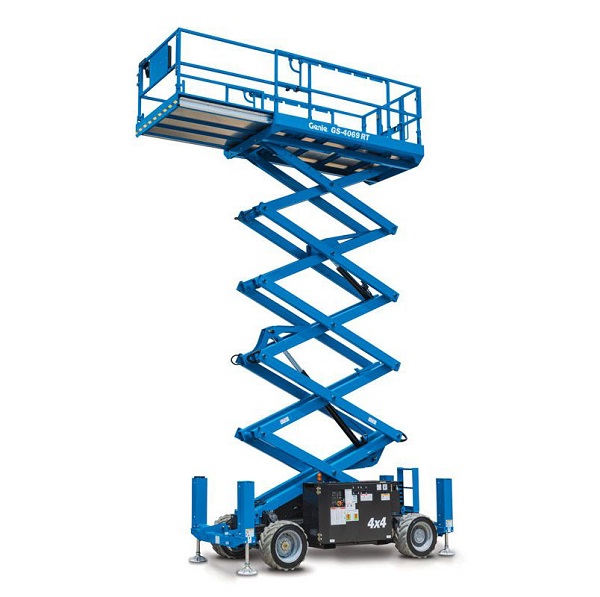

Xe nâng người dạng cắt kéo Scissor Lift

Thời gian kiểm định xe nâng người

Thời gian kiểm định kỹ thuật an toàn xe nâng người được thực hiện khi:

• Kiểm định an toàn xe nâng người lần đầu trước khi sử dụng.
• Kiểm định định kỳ trong quá trình sử dụng. Thông thường chu kỳ kiểm định xe nâng người là 1 năm/lần. Trường hợp nhà chế tạo hoặc yêu cầu của cơ sở về thời hạn kiểm định ngắn hơn thì thực hiện theo đề nghị của nhà chế tạo hoặc cơ sở.
• Chế độ kiểm định bất thường là chế độ kiểm định được tiến hành khi có yêu cầu của cơ quan chức năng, đơn vị sử dụng. Sau khi thay thế, sửa chữa.

Ngoài ra, kiểm định an toàn xe nâng người còn được thực hiện khi:

• Kiểm định trước khi xuất xưởng, trước khi bán
• Kiểm định xuất khẩu, nhập khẩu

Chi phí kiểm định xe nâng người

Chi phí kiểm định xe nâng người đã được Nhà nước quy định mức giá tối thiểu theo thông tư số 41/TT/2016/BLĐTBXH dựa trên tải trọng làm việc của xe nâng.
