KIỂM ĐỊNH KỸ THUẬT AN TOÀN

Kiểm định Cầu trục các loại: Cầu trục lăn, cầu trục treo.

Cầu trục là gì?

- Cầu trục  (Overhead Crane) là một trong những thiết thiết bị nâng hạ gồm hai chuyển động chính (ngang, dọc trên cao nhà xưởng) để đảm bảo các thao tác nâng hạ, di chuyển tải trong không gian làm việc của cầu trục trong nhà xưởng.

- Việc sử dung cầu trục rất tiện lợi cho việc bốc, xếp hàng hóa các vật có tải trọng lớn, kích thước cồng kềnh (sắt, thép, bê tông...). Sức nâng lớn từ 1 tấn đến 500 tấn, vận hành chủ yếu bằng các động cơ điện nên cầu trục được sử dụng rộng rãi trong ngành Công nghiệp nói chung.

Phân loại cầu trục

1. Phân loại theo công dụng của cầu trục:

Dùng để nâng hạ tải, di chuyển tải, lắp đặt tải...

2. Phân loại theo cơ cấu dẫn động của cầu trục:

Dẫn động của cầu trục thường bằng điện (nâng hạ và di chuyển bằng động cơ điện 1pha, 3 pha), ngoài ra cơ cấu dẫn động có thể là dẫn động bằng tay (nâng hạ bằng palang và con chạy xích kéo tay được treo trên dầm cầu trục và di chuyển cầu trục được dẫn động qua bộ truyền cơ khí như bánh răng ăn khớp, trục truyền...)

3. Phân loại theo kết cấu dầm cầu trục (thiết kế):

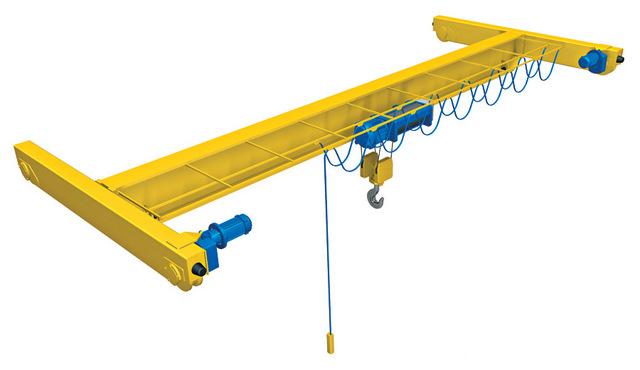

- Cầu trục dầm đơn (cầu trục một dầm): kết cấu có thể là dạng hộp hoặc Chữ I (cán nóng, tổ hợp), dạng dàn.

Kiểm định cầu trục dầm đơn

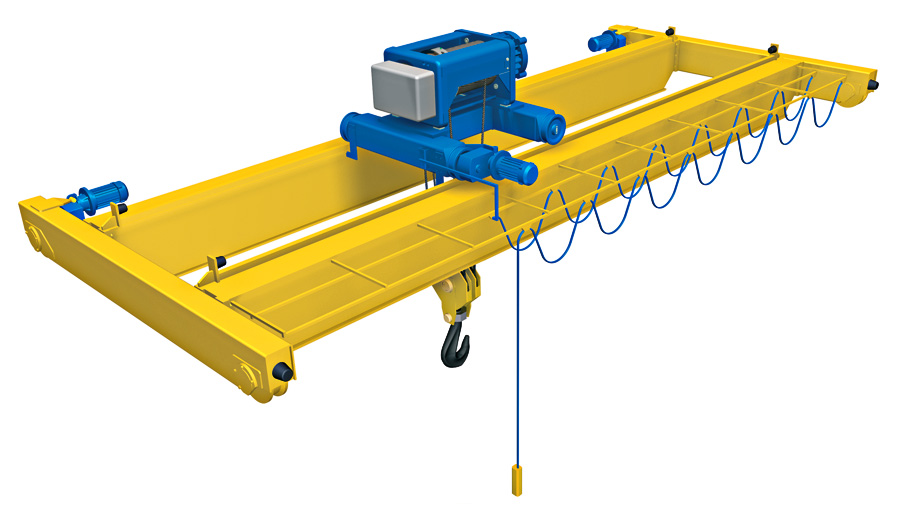

Cầu trục dầm đôi (cầu trục hai dầm): Kết cấu thường là dạng hộp, dàng dàn.

kiểm định cầu trục dầm đôi

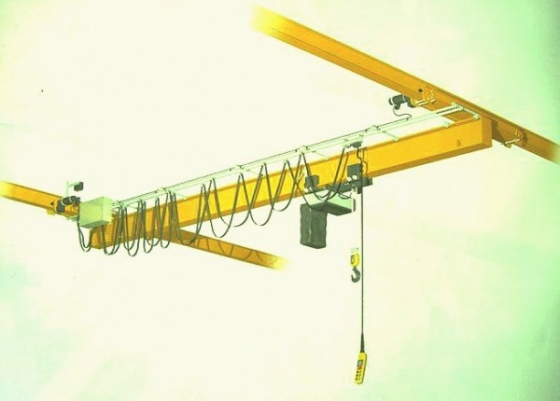

- Cầu trục treo: Kết cấu dạng hộp, chữ I, dạng dàn.

kiểm định an toàn cầu trục

Tại sao phải kiểm định cầu trục?

Kiểm định an toàn cầu trục nhằm có các lợi ích sau:

  • Đảm bảo an toàn cho người vận hành
  • Đảm bảo an toàn cho hàng hóa, tránh thiệt hại cơ sở vật chất
  • Tuân thủ các quy định hiện hành khi sử dụng các thiết bị có yêu cầu nghiêm ngặt về an toàn lao động

Các tiêu chuẩn kiểm định cầu trục

Tiêu chuẩn, quy chuẩn được sử dụng trong quá trình kiểm định cầu trục phải được cơ quan chức năng nước sở tại cho phép.

  • QCVN 07: 2012/BLĐTBXH, Quy chuẩn Quốc gia về an toàn lao động đối với thiết bị nâng.
  • TCVN 4244:2005, Thiết bị nâng thiết kế, chế tạo và kiểm tra kỹ thuật
  • TCVN 5206:1990, Máy nâng hạ - Yêu cầu an toàn đối với đối trọng và ổn trọng
  • TCVN 5207:1990, Máy nâng hạ - Yêu cầu an toàn chung
  • TCVN 5209:1990, Máy nâng hạ - Yêu cầu an toàn đối với thiết bị điện
  • TCVN 5179:90, Máy nâng hạ - Yêu cầu thử thuỷ lực về an toàn
  • TCVN 9358 : 2012 Lắp đặt hệ thống nối đất thiết bị cho các công trình công nghiệp – Yêu cầu chung
  • QTKĐ: 09-2016/BLĐTBXH, Quy trình kiểm định kỹ thuật an toàn thiết bị nâng kiểu cầu (cầu trục, cổng trục, bán cổng trục, pa lăng điện)

Có thể đánh giá chất lượng theo tiêu chuẩn của nước ngoài nhưng không được thấp hơn mức quy định trong nước.

Quy trình kiểm định cầu trục

Quy trình kiểm định an toàn cầu trục được thực hiện qua các bước cơ bản sau:

Bước 1: Kiểm tra hồ sơ kỹ thuật cầu trục

  • Kiểm tra hồ sơ lắp đặt
  • Xem xét bản vẽ, lý lịch cầu trục
  • Nhật ký vận hành, bảo trì, sửa chữa
  • Hồ sơ kiểm định lần trước

Bước 2: Kiểm tra kỹ thuật

  • Kiểm tra vị trí lắp đặt. Các biện pháp an toàn
  • Xem xét tính đồng bộ của cầu trục, đối chiếu hồ sơ kỹ thuật
  • Khám xét các cơ cấu, bộ phận (kết cấu kim loại và liên kết, các chi tiết của cơ cấu nâng hạ, cơ cấu di chuyển, đường ray, ...)
  • Đánh giá tình trạng kỹ thuật của các thiết bị an toàn (phanh, hạn chế hành trình, chống quá tải, tín hiệu cảnh báo di chuyển, ...)
  • Kiểm tra điện trở nối đất, điện trở cách điện
  • Kiểm tra khuyết tật trên kim loại cơ bản và mối hàn bằng phương pháp không phá hủy (NDT)

Bước 3: Thử nghiệm

Khi các bước kiểm tra trên có kết quả đạt yêu cầu.

  • Thử không tải để kiểm tra hoạt động của tất cả các cơ cấu và trang bị điện, các thiết bị an toàn, phanh, hãm. Các thiết bị điều khiển, chiếu sáng, tín hiệu cảnh báo, ...

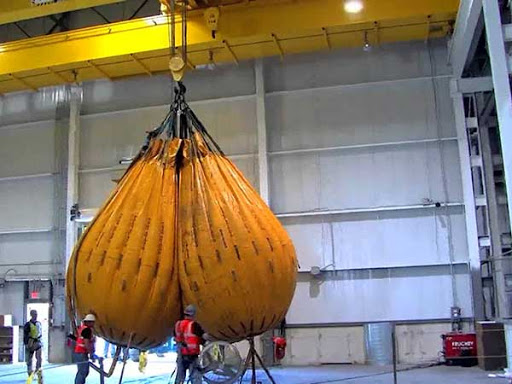

  • Tiến hành thử tải tĩnh ở tải trọng bằng 125%SWL
  • Thử tải động ở mức 110%SWL

kiểm định an toàn cầu trục

Bước 4: Xử lý kết quả kiểm định cầu trục

  • Lập biên bản kiểm định cầu trục có chữ ký của các bên liên quan. Ghi tóm tắt kết quả kiểm định vào lý lịch cầu trục, dán tem kiểm định (khi đạt yêu cầu)
  • Cấp giấy chứng nhận kết quả kiểm định cầu trục

Thời hạn kiểm định cầu trục

  • Thời hạn kiểm định định kỳ là 03 năm. Đối với cầu trục có thời gian sử dụng trên 12 năm thì thời hạn kiểm định định kỳ là 01 năm.
  • Hạn kiểm định định kỳ cầu trục có thể bị rút ngắn hơn do các quy định khác của nhà chế tạo hoặc yêu cầu đơn vị sử dụng

Chi phí kiểm định cầu trục

Chi phí kiểm định cầu trục đã được Nhà nước quy định mức giá tối thiểu tại thông tư số 41/TT/2016/BLĐTBXH dựa trên tải trọng làm việc của cầu trục.



Quý khách vui lòng liên hệ với chúng tôi để nhận được hỗ trợ tốt nhất.

Trung tâm Kiểm định an toàn và đo lường III

Điện thoại: (0274) 3 899 738 - Email: viet@vietsci.com

Mr. Đông - 0915 940 738 - Email: dvdong@vietsci.com

Mr. Tân - 0916110738 - Email: nmtan@vietsci.com
